¿Son adecuados los reactores de membrana para el craqueo de amoníaco?

Los reactores de membrana pueden mejorar la conversión de amoníaco y separar el hidrógeno dentro de la misma unidad. Sin embargo, una mayor integración del proceso no garantiza automáticamente un mejor sistema comercial.

En el caso del craqueo modular de amoníaco, la verdadera cuestión no es si un reactor de membrana funciona, sino si la conversión adicional y la intensificación del proceso justifican el mayor coste de los materiales, los requisitos de sellado y la interdependencia operativa. En muchas aplicaciones, un reactor de craqueo convencional seguido de una unidad de membrana independiente puede ofrecer un equilibrio más práctico entre rendimiento, fiabilidad y facilidad de mantenimiento.

Cómo un reactor de membrana modifica el craqueo del amoníaco

El amoníaco se descompone en hidrógeno y nitrógeno: 2NH₃ → N₂ + 3H₂

En un reactor convencional, el hidrógeno permanece en el gas de reacción hasta que llega a una unidad de purificación posterior. Un reactor de membrana selectivo de hidrógeno elimina parte del hidrógeno directamente de la zona de reacción.

Según el principio de Le Chatelier, la disminución de la presión parcial de hidrógeno desplaza el equilibrio hacia una mayor descomposición del amoníaco. Esto genera tres beneficios potenciales:

• Mayor conversión de amoníaco a la misma temperatura y presión;
• Producción continua de una corriente de permeado rica en hidrógeno;
• Se reduce la recompresión de hidrógeno aguas abajo cuando el sistema funciona a presión elevada.

Este enfoque resulta especialmente atractivo cuando el equilibrio limita la conversión o cuando la reacción y la purificación pueden combinarse sin comprometer la fiabilidad del equipo.

Lo que han logrado los estudios experimentales

Diversos estudios publicados han demostrado el potencial técnico de los reactores de membrana para el craqueo de amoníaco. Un sistema presurizado que utiliza una membrana selectiva de hidrógeno a base de paladio produjo hidrógeno con una pureza superior al 99,97 % y alcanzó una tasa de recuperación de hidrógeno superior al 90 %. Otro estudio que utilizó una membrana compuesta de paladio reportó una conversión de amoníaco de aproximadamente el 99,6% a 745 K, o alrededor de 472 °C, y una presión manométrica de 500 kPa. La pureza del hidrógeno resultante alcanzó el 99,99%, con una tasa de recuperación de hidrógeno de aproximadamente el 87%.

Estos resultados demuestran el principal atractivo de un reactor de membrana: la conversión de amoníaco y la purificación de hidrógeno pueden mejorarse simultáneamente. Sin embargo, los datos se obtuvieron con catalizadores, materiales de membrana, presiones, caudales y configuraciones de reactor específicos. No deben interpretarse como un rendimiento garantizado para cualquier sistema de craqueo de amoníaco.

¿Merece la pena la complejidad que supone la conversión adicional?

En el craqueo de amoníaco, el valor de la mejora del equilibrio puede volverse menos significativo a medida que aumenta la temperatura. Las temperaturas más altas favorecen cada vez más la descomposición del amoníaco, lo que permite que un reactor convencional bien diseñado alcance una alta conversión sin eliminar el hidrógeno dentro de la zona de reacción.

En un estudio interno de KAPSOM, la adición de separación por membrana dentro del reactor aumentó la conversión de amoníaco de aproximadamente el 90% al 96% en las condiciones investigadas. Una mejora de seis puntos porcentuales es técnicamente significativa, pero debe evaluarse en función del costo adicional y el riesgo de ingeniería que implica un reactor de membrana integrado. Una mayor conversión por sí sola no demuestra que el sistema completo sea más económico o más fiable.

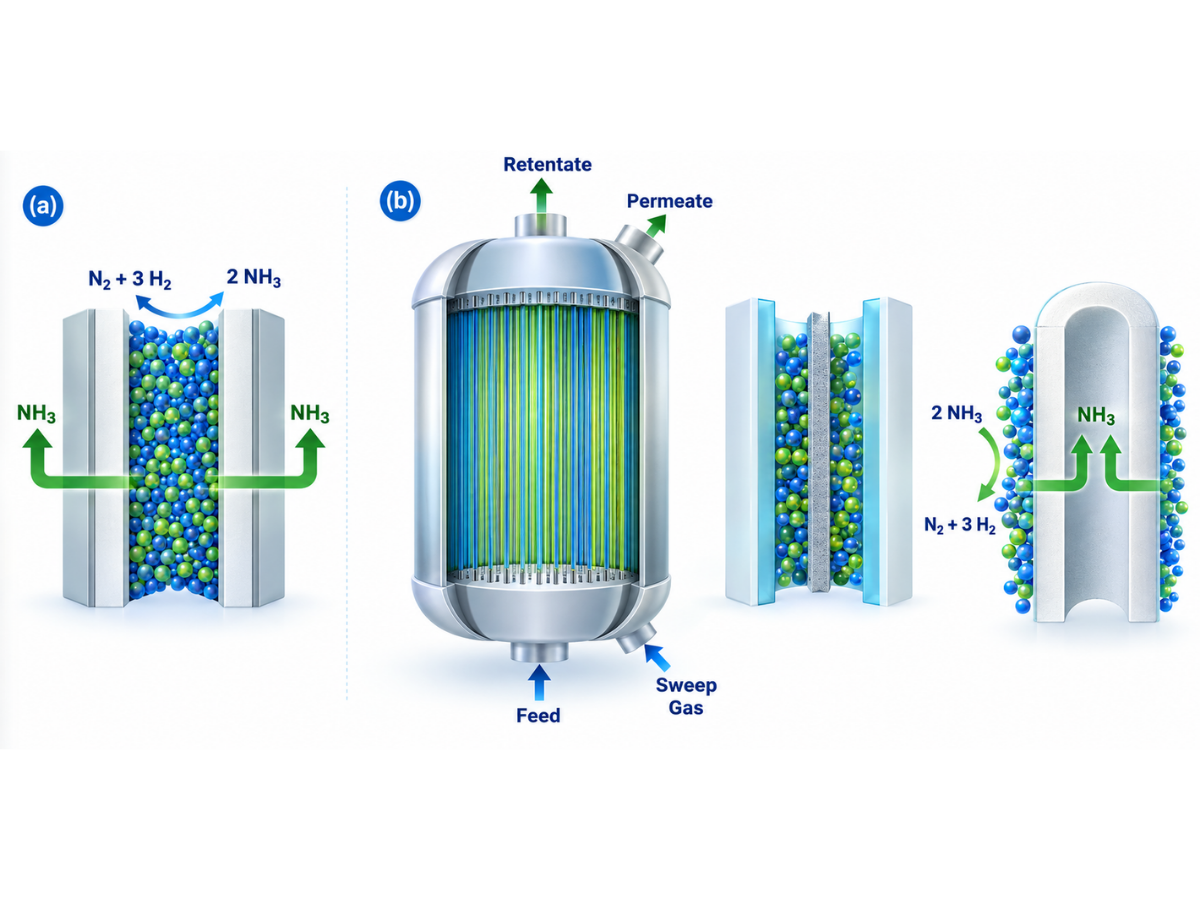

Diagrama esquemático de un reactor de membrana para la síntesis de amoníaco.

¿Qué riesgos de ingeniería introduce la integración?

Un reactor de membrana combina varias funciones dentro de una unidad altamente interdependiente:

• Descomposición catalítica del amoníaco;
• Separación de hidrógeno a alta temperatura;
• Transferencia de calor y control de temperatura;
• Gestión de la presión;
• Sellado de membrana y soporte mecánico.

El catalizador y la membrana también pueden tener condiciones de operación óptimas diferentes. Una temperatura más alta puede mejorar la cinética de craqueo, pero acelera la degradación de la membrana, la expansión térmica o la falla del sellado. El ensuciamiento de la membrana o la pérdida de selectividad pueden afectar la conversión del reactor, mientras que la degradación del catalizador puede modificar la composición del gas que llega a la membrana.

El mantenimiento es otro aspecto importante. En un reactor integrado, la sustitución del catalizador, la membrana o los componentes de sellado puede requerir abrir o cerrar la misma unidad presurizada. Por lo tanto, un fallo en una de estas funciones puede interrumpir todo el proceso de reacción y separación.

Estos riesgos son especialmente importantes para los sistemas de hidrógeno distribuidos, donde la sencillez de funcionamiento y los requisitos de mantenimiento limitados pueden ser más valiosos que maximizar la conversión dentro de un único equipo.

¿Por qué separar la reacción de la separación?

Un reactor convencional seguido de un módulo de membrana independiente conserva muchas de las ventajas de la separación por membrana sin necesidad de colocar la membrana directamente dentro de la zona de reacción.

En esta configuración, el reactor de craqueo se puede optimizar en cuanto a la actividad del catalizador, la temperatura y la conversión de amoníaco. La unidad de membrana posterior se puede optimizar de forma independiente en cuanto a la pureza del hidrógeno, la recuperación, la relación de presión y la vida útil de la membrana.

Los dos módulos también pueden recibir mantenimiento, ser reemplazados o actualizados por separado. Esto reduce el riesgo de desarrollo, simplifica la ampliación de escala y facilita la adaptación del sistema a diferentes condiciones de alimentación o especificaciones de hidrógeno.

KAPSOM ha aplicado este principio en un sistema modular de conversión de amoníaco a hidrógeno mediante separación por membrana metálica. En un estudio de proyecto con una capacidad de producción de hidrógeno de 100 Nm³/h, el sistema demostró su capacidad para producir hidrógeno con una pureza superior al 99,999 % para la generación de energía mediante pilas de combustible.

El objetivo de esta configuración no es rechazar la tecnología de membranas, sino ubicarla donde se puedan aprovechar sus ventajas de separación sin acoplar innecesariamente su funcionamiento al catalizador de craqueo.

¿Cuándo puede tener sentido un reactor de membrana?

Un reactor de membrana integrado puede resultar atractivo cuando:

• El equilibrio limita fuertemente la conversión en las condiciones seleccionadas;
• La membrana se mantiene estable a la temperatura y presión requeridas;
• Se ha demostrado su eficacia para garantizar un sellado a altas temperaturas durante largos periodos de funcionamiento;
• La mejora en la conversión o recuperación de hidrógeno es lo suficientemente significativa como para justificar el coste adicional;
• La compacidad es más importante que el mantenimiento independiente.

Sin embargo, para muchos sistemas modulares comerciales, el diseño más integrado puede no ser el más práctico. Un reactor y una unidad de membrana independientes pueden proporcionar una alta conversión de amoníaco e hidrógeno de ultra alta pureza, a la vez que ofrecen mayor flexibilidad, facilidad de mantenimiento y fiabilidad operativa.

Por lo tanto, el mejor sistema debe seleccionarse en función del rendimiento total del ciclo de vida, y no solo de la conversión.
